油缸油嘴焊接專機

  • 油缸油口數控自動焊接專機
  • 油缸油口數控自動焊接專機

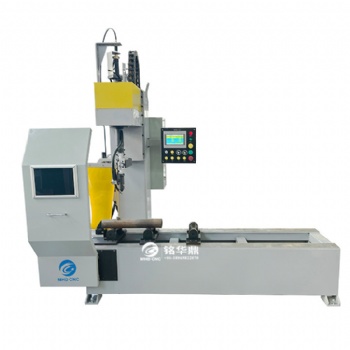

油缸油口數控自動焊接專機 油缸油口數控自動焊接專機

油缸油口數控自動焊接專機

油缸油嘴數控自動焊接專機


I.油口焊接機設計任務:

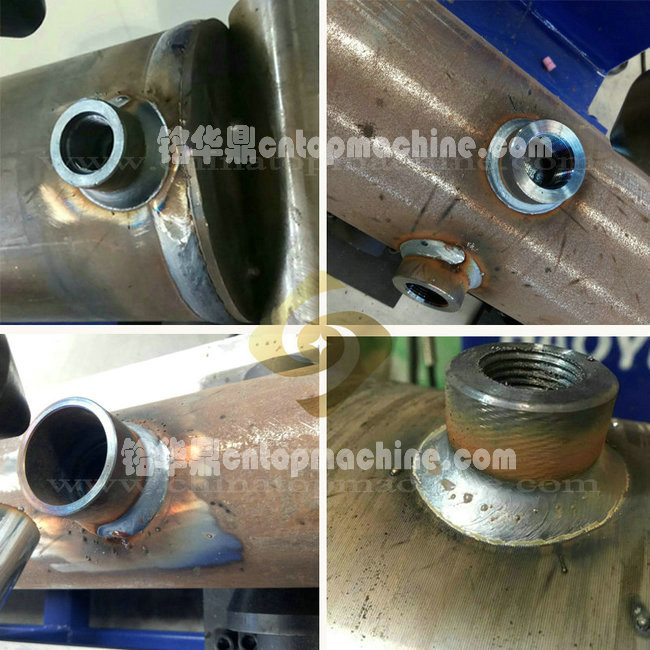

油缸油口數控環縫焊接專機應滿足油缸多種油口環形焊縫自動焊接,保證焊接熔深規范均勻一致,焊縫成型均勻美觀。

II.焊接工藝及基本構思:

1.焊槍成一定角度可上下、左右和角度調整,工件固定, 焊槍旋轉。

2.工件由夾具定位中心,保證焊縫位置不發生偏移,無需預先點焊。

3.采用西門子PLC控制整機運行,由數控系統控制機頭旋轉。電機采用松下伺服驅動器驅動。

4.旋轉機頭由松下伺服電動帶動上下移動,焊接時落下,上下料時提起。

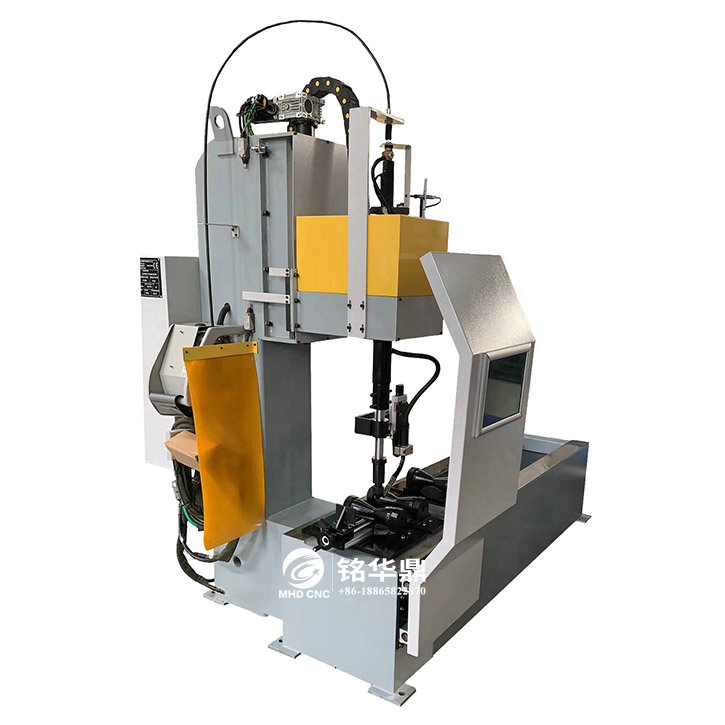

5.油缸油口數控自動焊接專機設備構成:上部安裝可旋轉的送絲機構、機身、焊槍旋轉機構、焊槍夾持機構、旋轉機頭電動進給機構。

6.用戶可單獨采購油缸油嘴數控焊接專機,帶生產穩定后再搭配油缸單槍環縫焊接專機,提高焊接生產的自動化和智能化程度。

III.油口數控自動焊接專機控制系統:

1.采用西門子PLC機作為控制核心,控制焊接各程序執行。觸摸屏作為輸入輸出界面,焊接長度、引收弧時間、焊接電壓、焊接電流及焊接速度等均可通過界面輸入。

2.焊接起始點自動檢測,焊完后自動回原位。

3.每一動作的調整都有手動和自動兩種功能。

IV.自動焊接專機技術參數:

1

焊槍轉速

0.2-5r.p.m 無級可調

2

電機功率

0.4KW

3

焊接電流

100-350A   60%暫載率

4

缸筒直徑

80mm-300mm

5

工件油嘴直徑

30mm-100mm

6

適用工件長度

1000-3000mm

7

生產率

1/分鐘
