焊縫的基本形式
焊縫:焊件經焊接后所形成的結合部分。焊縫分類:
1、按空間位置可分為:平焊縫、橫焊縫、立焊縫、仰焊縫;
2、按結合方式可分為:對接焊縫、角焊縫、塞焊縫;
3、按焊縫斷續情況可分為:連續焊縫、斷續焊縫;
4、按承載方式可分為:工作焊縫、聯系焊縫。
焊縫是構成焊接接頭的主體部分,對接接頭焊縫、角接接頭焊縫是焊縫的基本形式。
(1)對接焊縫
對接焊縫是沿著兩個焊件之間形成的,有不開坡口 (或開I形坡口)和開坡口的兩種。焊縫表面形狀有上凸的和與表面平齊的。
(2)角焊縫

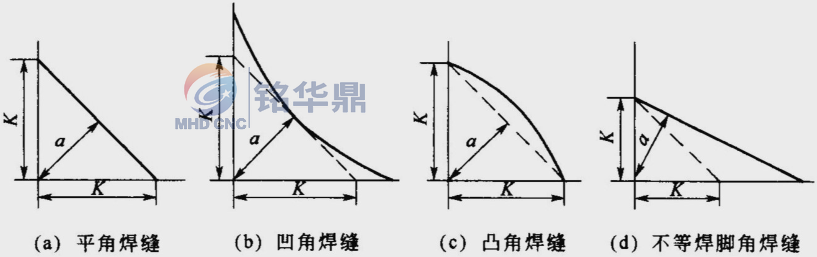

角焊縫截面形狀
(3)工作焊縫和聯系焊縫

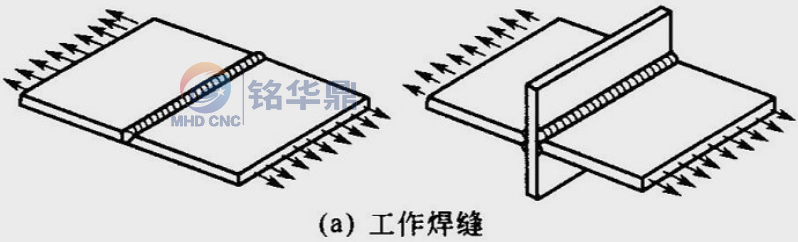

工作焊縫(又稱承載焊縫):
焊縫與焊件串聯成整體主要承擔載荷的作用。焊縫一旦斷裂,鋼結構就立即受到嚴重破壞。

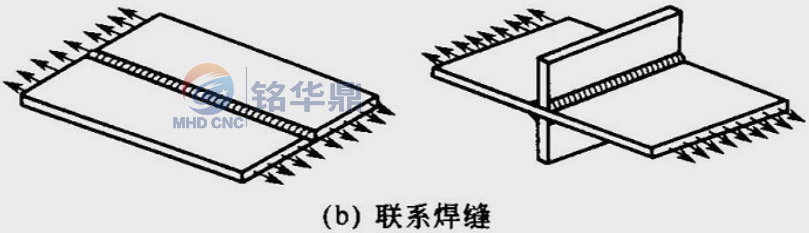

聯系焊縫(又稱非承載焊縫):
焊縫與兩個或兩個以上的焊件并聯成整體(即連接作用),焊縫不直接承擔載荷,工作中受力很小,焊縫一旦斷裂,結構不會立即失效。
