13種氬弧焊產(chǎn)生氣孔的影響因素，幫助你排除氣孔缺陷
氬弧焊是以惰性氣體“ 氬氣” 作為保護(hù)氣體的一種電弧焊方法，氬氣從噴嘴中噴出，在焊接區(qū)形成惰性氣體保護(hù)層，隔絕了空氣的侵入，從而對電弧及熔池形成保護(hù)。
氬弧焊焊接方法有很多優(yōu)點(diǎn): 保護(hù)效果好、焊接質(zhì)量高、不會產(chǎn)生飛濺、 焊縫成形美觀。焊接變形小，可實(shí)現(xiàn)單面焊雙面成型，保證根部焊透。可以焊接各種金屬和合金。電弧燃燒穩(wěn)定, 明弧操作，無熔渣, 容易實(shí)現(xiàn)自動化。因此，在自動焊接專機(jī)實(shí)際生產(chǎn)中得到廣泛應(yīng)用。但由于氬弧焊抗風(fēng)能力弱，對鐵銹、水，油污特別敏感，對氣體的純度、坡口清理、焊接工藝等要求嚴(yán)格，容易產(chǎn)生氣孔。
本文結(jié)合生產(chǎn)實(shí)際對氬弧焊焊接產(chǎn)生氣孔的問題進(jìn)行分析，氬弧焊焊接生產(chǎn)中根據(jù)情況排除引起時(shí)焊縫產(chǎn)生氣孔的因素，就能夠在自動焊接專機(jī)實(shí)際生產(chǎn)中提高焊接質(zhì)量。

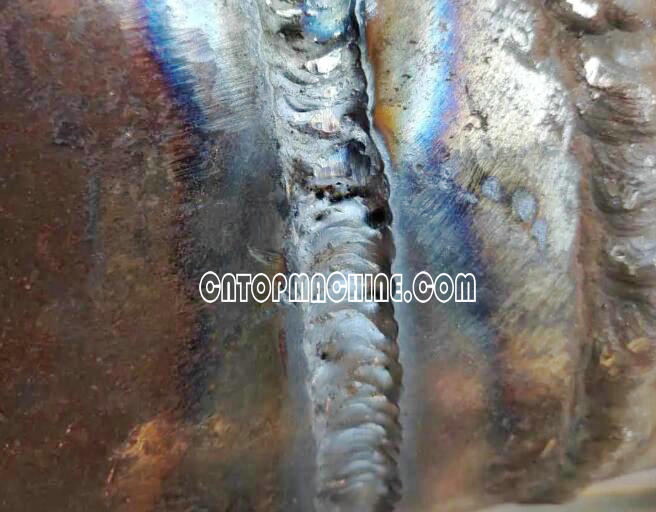

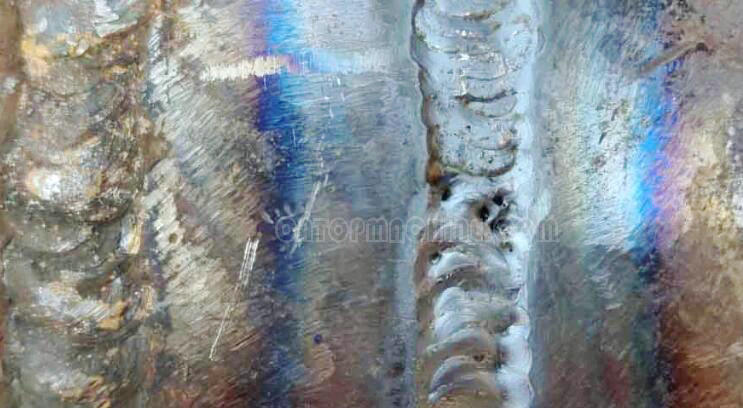

氣孔的影響因素：
1. 氬氣不純
焊接碳鋼時(shí)氬氣的純度不低于99.7%，焊接鋁時(shí)不低于99.9%, 而焊接鈦和鈦合金用的氬氣純度高達(dá)99.99%。
2. 氬氣流量
氬氣流量過小，抗風(fēng)干擾能力弱 ；過大，氣體流速太大，經(jīng)過噴嘴時(shí)形成的近壁層流很薄，氣體噴出后，很快紊亂，而且容易把空氣卷入，對熔池的保護(hù)效果變差。所以，氬氣的流量一定要合適，氣流才能穩(wěn)定。
3. 風(fēng)的影響
風(fēng)稍大，會使氬氣保護(hù)層形成紊流，從而造成保護(hù)效果不佳。因此，風(fēng)速> 2m/s時(shí)要采取防風(fēng)措施；焊接管子時(shí),要把管口堵住，避免在管內(nèi)形成穿堂風(fēng)。
4. 焊槍噴嘴的影響
噴嘴直徑過小，當(dāng)電弧周圍的氬氣有效保護(hù)范圍小于熔池面積時(shí)，就會造成保護(hù)不好而產(chǎn)生氣孔。
5. 焊槍噴嘴與工件間的距離
該距離小，對側(cè)風(fēng)的影響敏感度??；該距離大，抗風(fēng)干擾的能力弱。
6. 氣瓶內(nèi)壓力太小
氣瓶內(nèi)的壓力小于1MPa時(shí)要停用。
7. 焊槍配件不合適
鎢極夾不配套，堵塞氣路不流暢，保護(hù)氣體從噴嘴內(nèi)的一側(cè)流出，不能形成完整的保護(hù)圈。
8. 焊絲不干凈
焊絲表面有鐵銹、油污、水將直接促使焊縫內(nèi)產(chǎn)生大量的氣孔。
9. 鎢極端部的影響
鎢極端部不尖，電弧漂移不穩(wěn)定，破壞氬氣的保護(hù)區(qū)，使熔池金屬氧化產(chǎn)生氣孔。
10. 坡口清理
坡口面以及坡口兩側(cè)各10mm范圍都要打磨干凈，避免焊接時(shí)電弧產(chǎn)生的磁性把熔池附近的鐵銹吸入熔池。
11. 焊接速度的影響
焊接速度過快，由于空氣阻力對保護(hù)氣流的影響, 氬氣氣流會彎曲，偏離電極中心和熔池，對熔池和電弧保護(hù)不好。
12. 焊接電流的影響
焊接電流太小，電弧不穩(wěn)定，電弧在鎢極的端部不規(guī)則地漂移，破壞保護(hù)區(qū)。焊接電流太大，電弧對氣流產(chǎn)生擾亂作用，保護(hù)效果變差。
13. 鎢極伸出長的影響
鎢極伸出太長，氬氣對電弧和熔池的保護(hù)效果變差。
